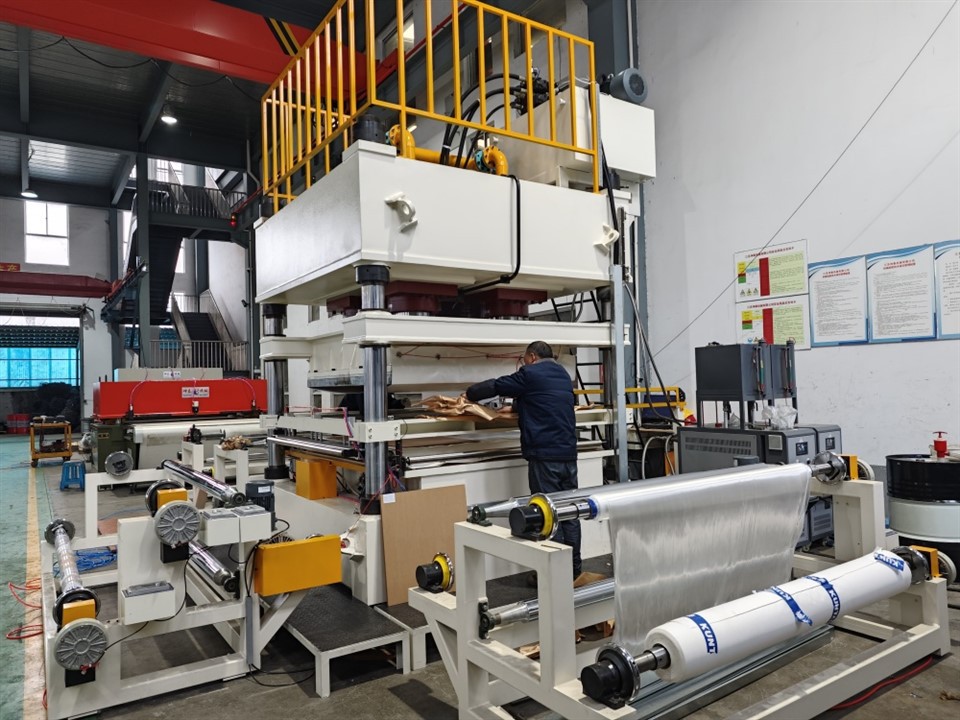

UD Crossply stroj

UD Crossply stroj











UHMWPE UD kontinuirani ortogonalni vulkanizacijski postopek:



Samodejni postopek UHMW-PE UD Crossply Machine:

1. Namestite enosmerni PE UD na naprave za odvijanje napetosti 0 stopinj in 90 stopinj.

2. Napeta tkanina UD 0 stopinj se pred zvijanjem odvije na ploščad za vroče stiskanje s servo vlečno napravo.

3. Ko servo naprava za nastavitev širine potegne in pozicionira 90-stopinjsko tkanino UD, jo odreže naprava za vroče rezanje.

4. Zgornja plošča za vroče stiskanje se hitro pritisne navzdol, pritisk pa se prenaša prek zaznavanja signala za pogon kompozita.

5. Servo vleka se uporablja v povezavi z napenjalno gredjo za valjanje pravokotne končne tkanine PEUD.



4/6UD kompozit: PEUD vulkanizirana končna tkanina se prevzame z zgoraj omenjeno 0 stopnjo triosno odvijalno napravo, vroče stiskanim kompozitom, servo vleko in navijanjem na natezni osi.







Strojni tehnični parameter avtomatskega UHMW-PE UD Crossply Machinee



1) Tonaža stiskanja: 6000KN

2) Dimenzija delovne mize: 1700 * 1700 mm

3) Širina materiala: manjša ali enaka 1650 mm

4) Medij vira toplote: termalno olje

5) Način ogrevanja: kroženje zunanjega grelnika olja

6) Metoda stiskanja: hidravlična

7) Način krmiljenja: HMI+PLC

8) Krmiljenje prenosa: pretvorba frekvence + servo pogon

9) Skupna moč: približno 95KW

10) Napajanje: 380V/50Hz (po meri)

11) Dolžina * širina * višina: 9500 * 7500 * 5000 mm

12) Teža: približno 25 ton











Samodejna konfiguracija UHMW-PE UD Crossply Machine



št.	Ime dela	Tehnične zahteve	funkcija
1	Naprava za odvijanje 0 stopinj	3-centralno odvijanje osi/varnostna vpenjalna glava	Odvijanje napetosti UD za 0 stopinj
		Kontrola napetosti magnetnega prahu
2	90 stopinjska odvijalna platforma	Enoosna centralna odvijalna/varnostna vpenjalna glava	Odvijanje UD napetosti 90 stopinj
		Nadzor napetosti magnetnega prahu
3	Naprava s fiksno širino	Hranjenje s servo steperjem	Funkcija: Vlečni material vodoravne fiksne širine
		Pnevmatsko vpenjalno premikanje fiksne dolžine
		Servo motorni pogon, stopnja izolacije F, stopnja zaščite IP55, blagovna znamka: Huichuan
		Vlečno dolžino HMI je mogoče nastaviti
		Premično vodilo iz ogljikovega jekla, prevlečeno s trdim kromom, obdelava z visokofrekvenčnim kaljenjem
		Toplotno rezanje
4	Stiskanje in laminacija	Vodilo s štirimi stebri iz ogljikovega jekla, prevlečeno s trdim kromom	vroče stiskanje in laminiranje
		6000KN štirivaljni hidravlični sklop
		1700 * 1700 mm vroča laminirana miza
		Zunanji grelnik olja za temperaturo kalupa
5	Vodilna naprava	Servo gnani vodilni valj	vodilni izdelki
		Servo motorni pogon, stopnja izolacije F, stopnja zaščite IP55
6	Naprava za navijanje	Sredinsko odvijanje/varnostna vpenjalna glava	navijanje končnih izdelkov
		Kontrola napetosti magnetnega prahu
		Motorni pogon s spremenljivo frekvenco, stopnja izolacije F, stopnja zaščite IP55, blagovna znamka: Siemens









Ker tehnologija še naprej napreduje, se nenehno razvijajo novi in ​​napredni stroji za izboljšanje učinkovitosti industrijskih procesov. Eden takšnih strojev je 600-tonska hidravlična stiskalnica – zmogljivo in vsestransko orodje, ki je sposobno opraviti različna opravila.
Ena njegovih ključnih prednosti je zmožnost samodejnega nalaganja in praznjenja tuljav, zaradi česar je prednostna možnost za industrije, ki zahtevajo obdelavo velikih količin materialov ali izdelkov. Ta popolnoma samodejna zasnova zmanjšuje potrebo po ročnem delu in dolgoročno prihrani čas in denar.
Druga prednost 600-tonske hidravlične stiskalnice je njena neverjetna sila, ki omogoča, da z lahkoto opravi tudi najtežja opravila. Zaradi svoje izjemne moči je med drugim primerna možnost za avtomobilsko, vesoljsko in gradbeno industrijo.
600--tonska hidravlična stiskalnica poleg zmogljivosti moči in avtomatizacije ponuja tudi visoko natančnost. Z vzpostavljenimi naprednimi nadzornimi sistemi je mogoče vsakič doseči dosledne rezultate in zagotoviti, da vsak proizvedeni izdelek izpolnjuje zahtevane standarde kakovosti.
Prilagodljivost stroja omogoča tudi široko paleto aplikacij, vključno z obdelavo kovin, oblikovanjem plastike in celo proizvodnjo elektronskih komponent. Zaradi svoje vsestranskosti je priljubljena izbira za proizvajalce, ki potrebujejo stroj, ki ga je mogoče uporabiti v različnih industrijskih procesih, s čimer prihranijo čas in denar za več strojev.
Na splošno 600-tonska hidravlična stiskalnica spremeni igro v svetu industrijskih strojev. Zaradi njegovih avtomatiziranih funkcij, neverjetne moči in vsestranske narave je bistveno orodje za vsako podjetje, ki želi ostati konkurenčno na današnjem nenehno spreminjajočem se trgu.
